浩辰cad机械软件下载_浩辰cad机械最新版下载

浩辰cad机械是一款专业的机械设计软件，为工程师和设计师提供了强大的设计功能和工具，包括零件建模、装配设计、工程图纸等。用户可以通过该软件进行复杂机械产品的三维设计和分析，提高设计效率和精度，满足不同行业的设计需求。

浩辰cad机械亮点

多种专业功能

融汇了智能标注，多重标注等众多优异的功能，为您的高效绘图做最有利的基石。

强大的图纸序号明细表

智能的明细表编辑与生成，让繁琐的工作变的轻松容易。

国标图库符号库

3000余种国标常用零件库，让您随时调用。

智能化参数化

智能、参数化的软件结构，减少了大量手绘工作，避免错误，节约时间。

老图纸资源

兼容多款软件的图纸信息，可以利用老图纸资源，图纸修改更轻松。

兼容性强，接口齐全

高效的操作环境，完备的数据接口，使企业信息化升级更简单。

浩辰cad机械功能

1、百余种智能绘图工具，让设计化繁为简

浩辰CAD机械软件提供上百种简单实用的机械专用绘图工具，如多类型常用的中心线、一键生成的构造孔等构造工具、智能比例的局部放大等视图工具，标准化、智能化的机械绘图设计环境，帮助设计师减少重复工作。

2、高度兼容，图纸流转无忧

精确、完整的读取主流CAD软件图纸的底层数据，实现无差别显示，有效解决因软件不一致造成的协同设计障碍和旧图复用问题。

另有“浩辰CAD机械 专业版”双向兼容ACM图纸底层数据，更适用于国际企业使用。

3、百余种智能专业工具

更精确高效，让设计化繁为简

除了持续优化常用CAD设计工具，还提供上百种智能化的机械专业工具，如构造工具的一键生成、智能比例的局部放大等。在着眼于精确绘图的同时，更注重易用性与实用性的设计体验，为用户构建更专业、智能的机械制图设计环境，帮助设计师减少重复工作、轻松实现提速增效。

绘图方面：新增剖面线、消隐等功能;

标注方面：新增文字背景遮罩、序号对齐、序号合并等功能;

样式方面：新增样式管理器等功能;

接口方面：新增机械软件导出接口，包括C++和COM等;

数据库方面：新增系列化零件库、超级符号库等数据库;

其他：对常用的数十种应用功能进行深度优化，如孔轴设计、序号设置、粗糙度和焊接符号标注等功能。

4、CAD+PLM/PDM等管理软件

构建更完善的应用链，全面打通数据循环

浩辰CAD机械 2021默认提供成熟的思普和winchill的数据接口，帮助企业即刻实现图纸数据的对接与集成，构建更完善的产品数据应用链，高效管理产品全生命周期。

针对软件特有实体如多图框、标题栏、明细表、序号等数据，软件支持C++和COM两种形式的导出接口，能实现高效对接与精确提取，让CAD二次开发更精准、快捷。

浩辰cad机械优势

1、轻松定制绘图标准，统一设计环境高质量生产加工

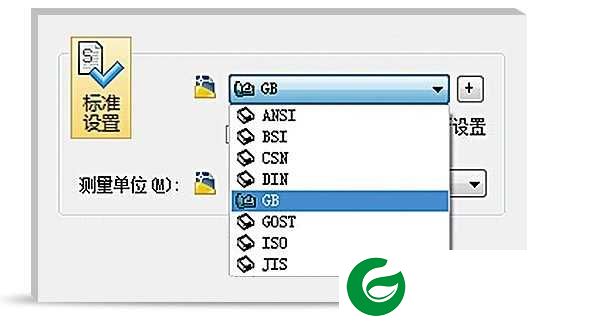

浩辰CAD机械不仅提供默认配置的GB标准，还可以定制企业标准的图框、标题栏、明细表，及机械符号、智能尺寸标注等对象的自定义，建立企业自己的绘图模板。

2、全新的标准零件库和超级符号库，覆盖52个大类、共计280000多个零部件

随时调用带有属性的标准件，一键生成零件明细表;

覆盖机械、模具、化工、重工、汽车、交通水利、船舶、煤矿能源等专业领域;

并提供企业标准入库的定制技术支持服务。

3、多图框系统、明细表、智能标注等，轻松出图智能管理

单张DWG图纸中，不同比例的图框互不影响;

序号与明细表智能关联，实时跟踪零件信息变更，管理更精准;

智能化的尺寸标注和机械符号标注工具，添加注释尤为简单。

4、百余种智能绘图工具，让设计化繁为简

浩辰CAD机械软件提供上百种简单实用的机械专用绘图工具，如多类型常用的中心线、一键生成的构造孔等构造工具、智能比例的局部放大等视图工具，标准化、智能化的机械绘图设计环境，帮助设计师减少重复工作。

5、高度兼容，图纸流转无忧

精确、完整的读取主流CAD软件图纸的底层数据，实现无差别显示，有效解决因软件不一致造成的协同设计障碍和旧图复用问题。

另有“浩辰CAD机械 专业版”双向兼容ACM图纸底层数据，更适用于国际企业使用。

浩辰cad机械使用小技巧

1、文字镜像如何设置转动与不转动

A、在镜像前，输入MIRRTEXT指令

B、输入新值0 代表不转动;输入新值1代表转动

C、MIRRTEXT指令完成后，输入MI镜像指令就OK了

2、CAD的版本转换

A、CAD高版本可以打开所有低版本的图纸

B、CAD低版本不可以打开高版本的图纸

C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本

D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

3、CAD默认保存文件为低版本

A、在绘图界面输入OP

B、点击打开和保存选项卡

C、在文件保存-另存为处选择低版本就可以了

4、多段线的合并方法

A、输入PE指令

B、选择需合并的一条线，输入Y,再接着输入J

C、选择所有需要合并的线条，就可以了

5.填充无效时的解决办法

有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。解决方法：

OP----显示---应用实体填充(打上勾)

6、加选无效时的解决办法

正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。解决方法：

OP(选项)---选择---SHIFT键添加到选择集(把勾去掉)

用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

浩辰cad机械小编点评

浩辰cad机械能够满足工程师和设计师在机械设计领域的各种需求，功能丰富，欢迎下载!
